产品描述：

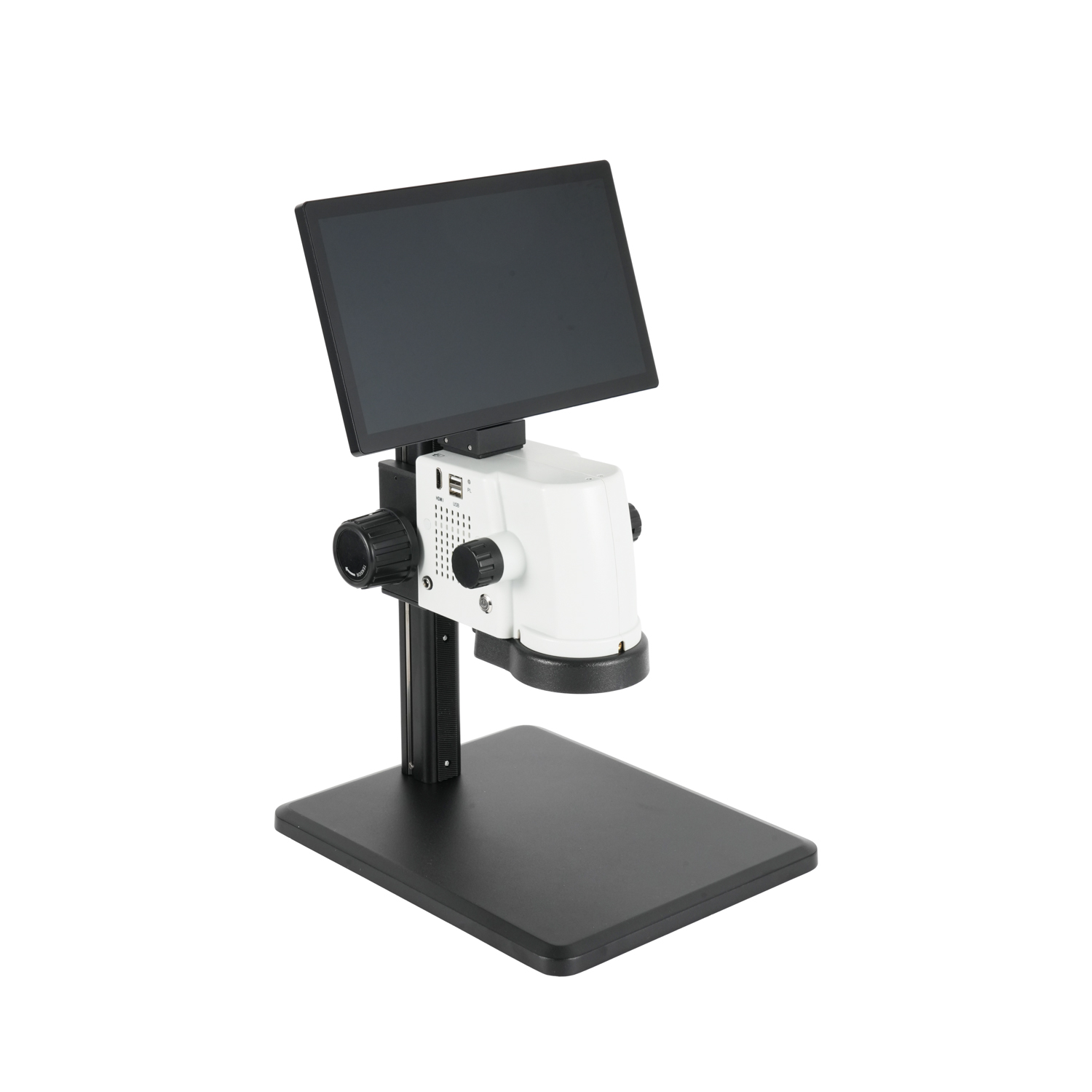

洛歆LX-017HI1全高清高速视频显微镜是一款1080P、带存储功能和测量功能的优异高清视频显微镜，可实现双目和三目视频同时观察，针对工业、电子、医疗领域的高清测量而设计，采用新的颜色算法和边缘增强算法，使图像色彩还原逼真、细腻、轮廓清晰、质感强烈，60帧/秒的图像采样速度带来更好的视觉体验。
功能特点：
*采用FPGA+ARM架构的嵌入式系统，运行LINUX3.10操作系统；
*双核Cortex-A9处理器，主频速度为1Ghz和高达1GbDDR3内存；
*高达800万高速图像采集。
技术参数：
|
产品型号
|
一体式高清高速视频显微镜
|
|
LX-017HI1
|
|
主要技术指标
|
物镜放大倍数
|
0.7X-4.5X连续变倍
|
|
光学放大倍数
|
7X-45X连续变倍（目镜观察时）
|
|
视频放大倍率
|
视频放大倍数32X-205X连续变倍（21.5寸显示器）
|
|
显示器
|
21.5寸高清显示器（根据客户要求可选择不同尺寸和品牌显示器）
|
|
照明光源
|
LED环形照明（可选配荧光灯、光纤冷光源照明）
|
|
立柱式大底座
|
尺寸200X225X16mm
|
|
工业相机参数
|
型号
|
LX-800M
|
|
传感器类型
|
800万像素，1/2.5" CMOS彩色
|
|
像素尺寸
|
1.62μm*1.62μmm
|
|
帧率
|
30帧/秒
|
|
曝光方式
|
手动/自动
|
|
白平衡
|
自动/手动
|
|
视频接口
|
标准HDMI 接口
|
|
HDMI输出分辨率
|
1920*1080
|
|
电源
|
DC
12V/1A
|
|
尺寸
|
63*63*63mm
|
|
功菜单功能
|
1、两个USB接口（一个接USB鼠标，一个接U盘） 2、将画面(图片)保存到U盘里，也可以浏览U盘里的图片，视频 3、十字线： 1-12组，颜色可选 ，大小可调 4、冻结功能： 二分屏，四分屏，全屏冻结功能（不同机型略有差异）
5、刻度尺：每一小格的刻度像素点个数可任意调节 6、测量功能：两点之间距离，矩形，圆，角度等测量
|
|
显微镜放大倍数的计算方法
|
1、总放大倍数 = 物镜放大倍数 * 数字放大倍数
2、物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
3、数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
4、CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm
例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
5、数字放大倍数：17 * 25.4 / 8 = 53.975X
6、总放大倍数：(0.7X -
5.0X) * 53.975=37.78X - 269.875X
那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
|
