LX-017HC1
产品描述：

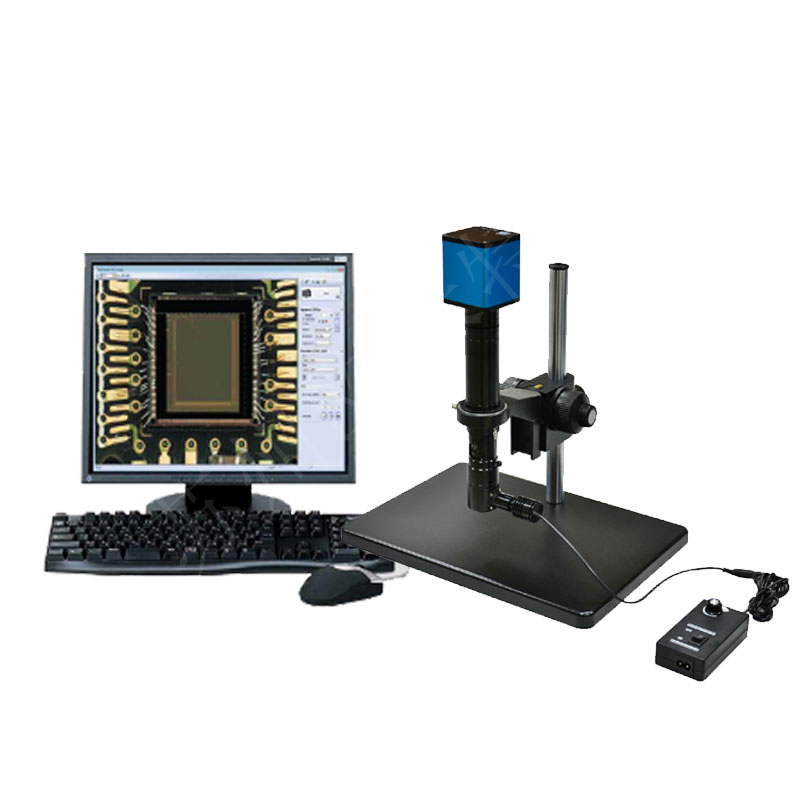

洛歆LX-017HC1同轴光显微镜，高对比度同轴照明连续变倍单筒视频显微系统，高对比度，全程齐焦、照明均匀；物镜连续变倍范围：0.75X-5.0X，工作距离103mm；标准总光学放大倍率：0.75X-5.0X，扩展倍率：0.196X-18X；可调光高亮度LED同轴照明，AC100-240V宽电压输入；支架与主机配合尺寸：Φ45mm。
功能特点：
*采用无限远光学系统和同轴光照明光学系统；
*具有高分辨率和高清晰度品质；
*可使用LED或光纤冷光源同轴照明，满足观察不同物体的需要；
*适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量；
*定格定倍即在变倍过程中，可实现倍率的反复准确定位，特别适合于二维、三维检测。
技术参数：
|
产品型号
|
同轴光显微镜LX-017HC1
|
|
LX-017HC1
|
|
主要技术指标
|
变倍比
|
6.66:1
|
|
变倍范围
|
0.75X-5.0X连续变倍
|
|
标准放大倍数
|
45.5X-325X连续变倍
|
|
综合放大倍数
|
20X-650X（需选配2X物镜和0.5X CTV）
|
|
工作距离
|
82mm
|
|
显示器
|
22寸高清1080P显示器
|
|
外接光源
|
LED环形灯、输入电压AV100-240V宽电压、亮度连续可调
|
|
工业相机参数
|
型号
|
LX-800M
|
|
传感器类型
|
800万像素，1/2.5" CMOS彩色
|
|
像素尺寸
|
1.62μm*1.62μmm
|
|
帧率
|
30帧/秒
|
|
曝光方式
|
手动/自动
|
|
白平衡
|
自动/手动
|
|
视频接口
|
标准HDMI 接口
|
|
HDMI输出分辨率
|
1920*1080
|
|
电源
|
DC 12V/1A
|
|
尺寸
|
63*63*63mm
|
|
功菜单功能
|
1、两个USB接口（一个接USB鼠标，一个接U盘）
2、将画面(图片)保存到U盘里，也可以浏览U盘里的图片，视频
3、十字线： 1-12组，颜色可选 ，大小可调
4、冻结功能： 二分屏，四分屏，全屏冻结功能（不同机型略有差异）
5、刻度尺：每一小格的刻度像素点个数可任意调节
6、测量功能：两点之间距离，矩形，圆，角度等测量
|
|
显微镜放大倍数的计算方法
|
1、总放大倍数 = 物镜放大倍数 * 数字放大倍数
2、物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数
3、数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小
4、CCD靶面对角线尺寸大小：1/3
" 为6mm 1/2 " 为8mm 2/3 " 为11 mm
例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器
5、数字放大倍数：17 *
25.4 / 8 = 53.975X
6、总放大倍数：(0.7X - 5.0X) *
53.975=37.78X - 269.875X
那么照此配置，总的放大倍率就在37.78倍到 269.875倍之间连续可调。
|
